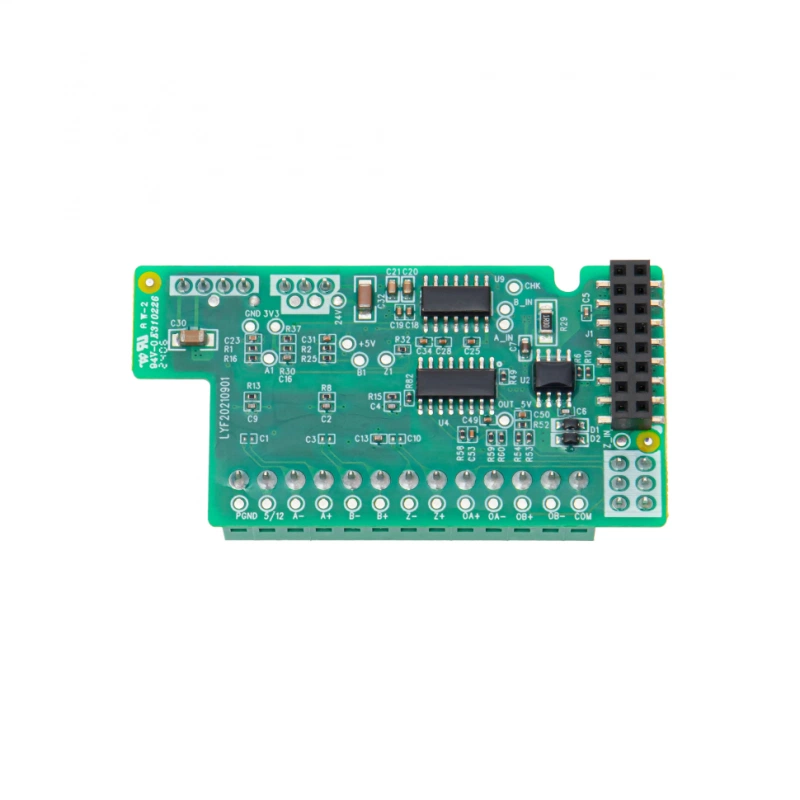

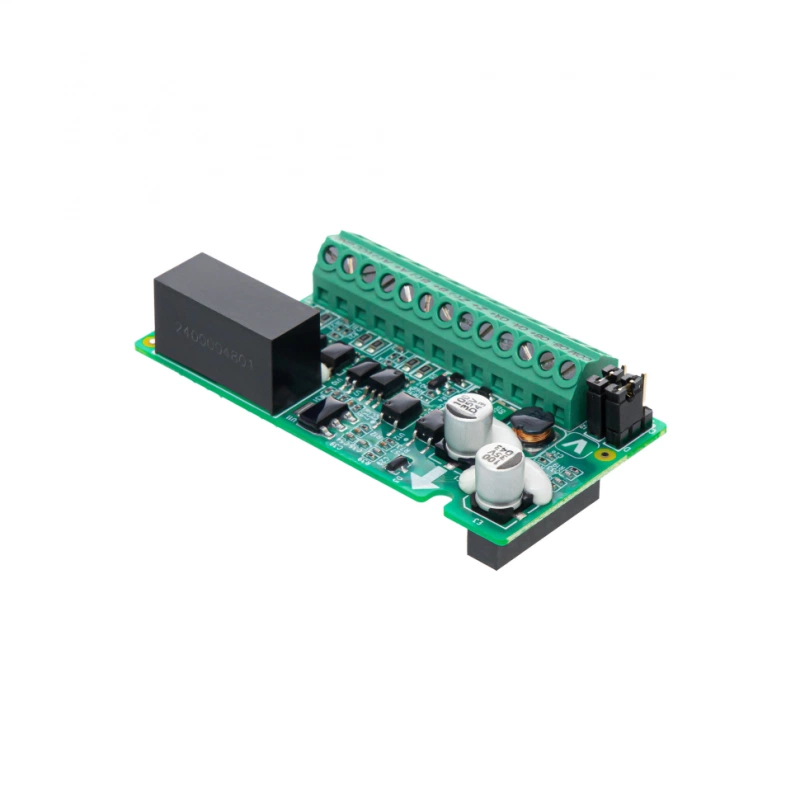

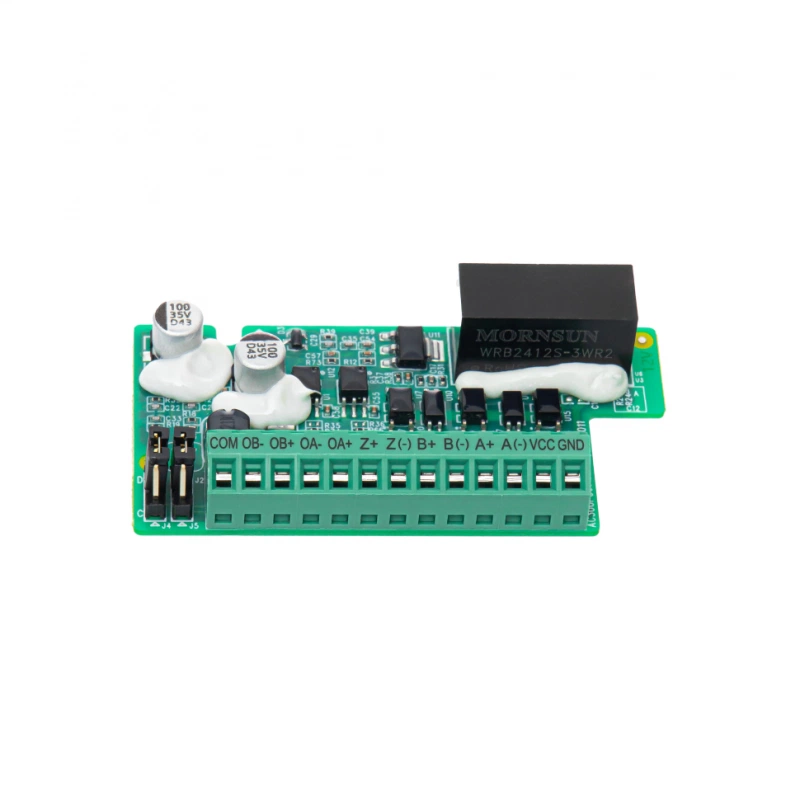

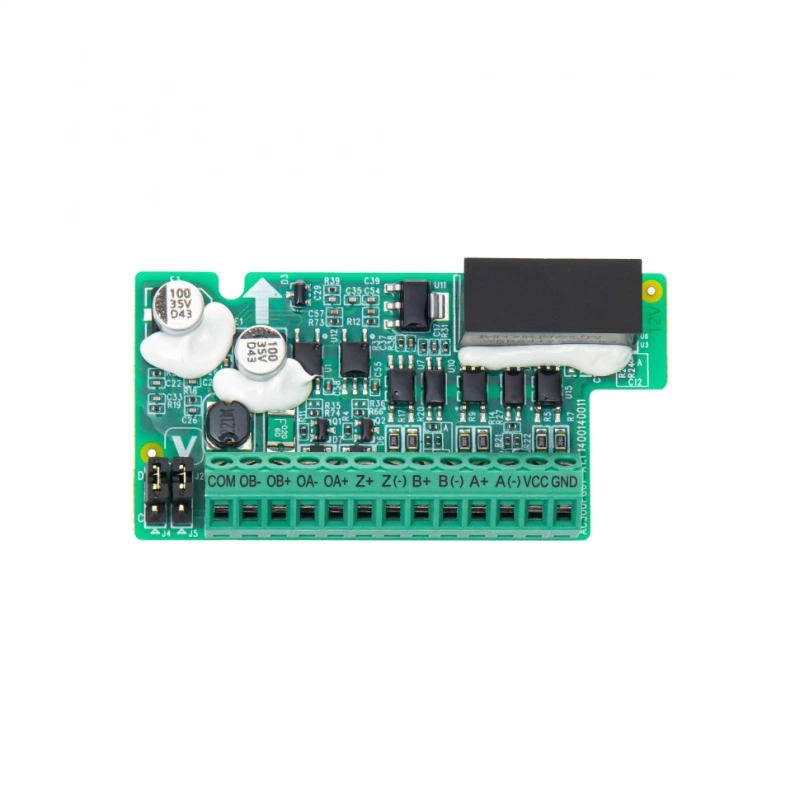

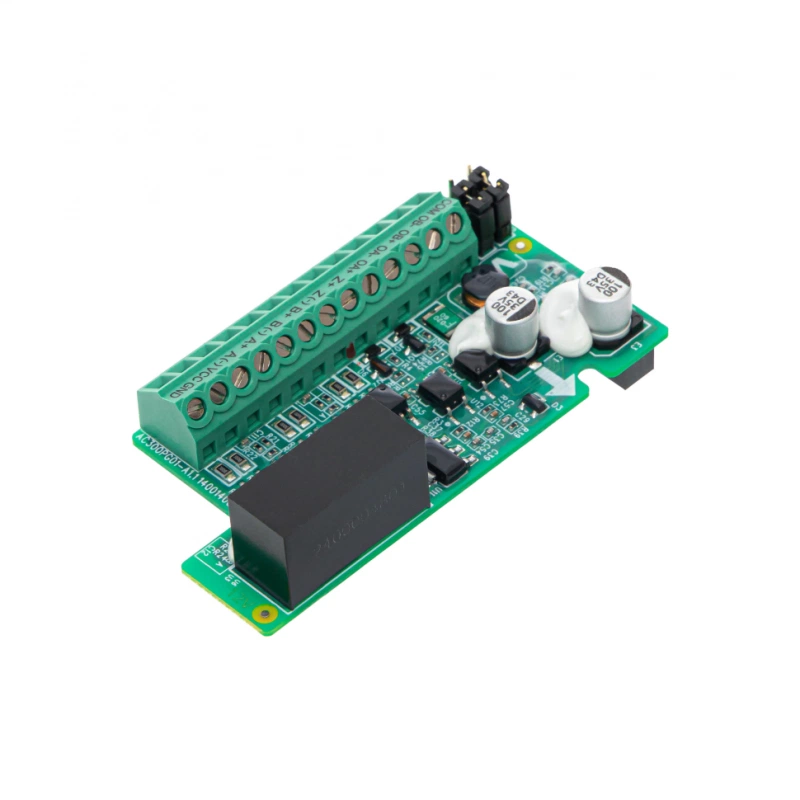

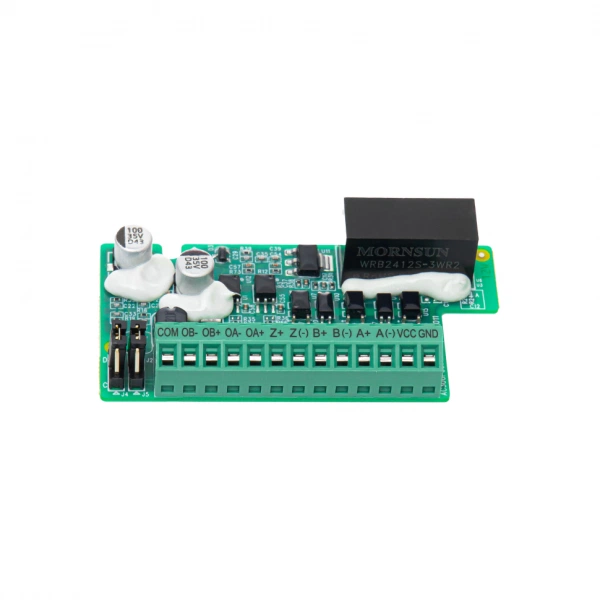

Плата расширения энкодера 12 В для преобразователя частоты VEDA PBC00006

Описание модуля расширения

Плата расширения энкодера предназначена для подключения инкрементальных энкодеров с различными типами подключения к преобразователям частоты VF-101. Энкодерная опция представлена в виде двух плат: PBC00005 и PBC00006. Платы отличаются питающим напряжением, PBC00005 - 5 В, PBC00006 - 12 В. Данные платы поддерживают следующие типы подключений:

Возможности

• с дифференциальным выходом;
• с открытым коллектором;
• HTL;
• TTL.

Выбор платы осуществляется в зависимости от требуемого напряжения питания энкодера.

Установка

• Монтажный слот: Установка в слот В.
